Corte e Dobra de Chapas em SC: Precisão e Eficiência para a Indústria Metal-Mecânica

O estado de Santa Catarina consolidou-se como um dos hubs metal-mecânicos mais dinâmicos e exigentes do Brasil. De Joinville ao Oeste, passando pelo Vale do Itajaí e o litoral, a demanda por componentes metálicos de alta precisão é o combustível de setores como a fabricação de máquinas, implementos agrícolas, automotivo e construção civil. No centro dessa cadeia produtiva, os serviços de corte e dobra de chapas em SC desempenham um papel estratégico, transformando a matéria-prima bruta nos “blocos de construção” da indústria.

Para engenheiros de produção, projetistas mecânicos e gerentes de compras, a decisão de terceirizar o beneficiamento do aço (e outros metais) não é apenas uma questão de custo operacional. É uma decisão técnica que impacta diretamente a qualidade final do produto, o tempo de ciclo de montagem e o aproveitamento do material (redução de sucata).

Este artigo técnico é um guia definitivo sobre o ecossistema de corte e dobra de chapas em SC. Analisaremos as tecnologias disponíveis, do corte a laser de fibra ao oxicorte para grandes espessuras, e a precisão das dobradeiras CNC, fornecendo os critérios necessários para especificar serviços e selecionar parceiros que atendam aos rigorosos padrões da indústria catarinense.

A Importância Estratégica do Beneficiamento em Santa Catarina

Por que tantas indústrias em SC, mesmo as de grande porte, optam por terceirizar o corte e a conformação? A resposta reside na especialização e no custo de capital.

Manter um parque de máquinas de corte de última geração (como Lasers de Fibra de alta potência) e dobradeiras CNC de múltiplos eixos requer um investimento (CAPEX) massivo, além de custos operacionais elevados com manutenção, consumíveis (gases de assistência, lentes, bicos) e mão de obra altamente especializada para programação e operação.

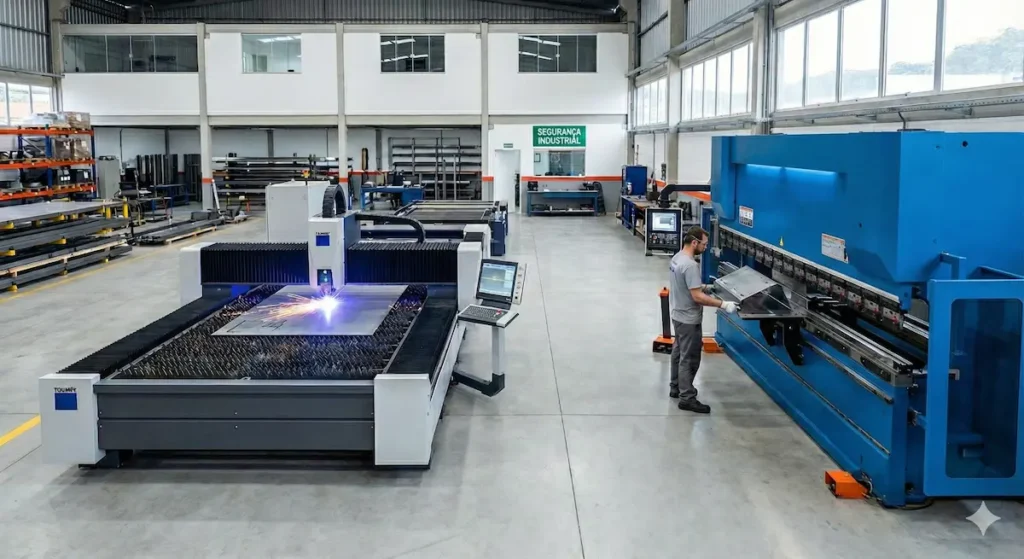

Ao optar por centros de serviços especializados em corte e dobra de chapas em SC, as indústrias locais ganham em:

1. Acesso à Tecnologia de Ponta: Utilização das máquinas mais modernas do mercado sem o investimento direto.
2. Flexibilidade de Produção: Capacidade de absorver picos de demanda sem gargalos internos.
3. Otimização de Material (Nesting): Fornecedores especializados utilizam softwares de nesting avançados, que arranjam as peças na chapa da forma mais eficiente possível, reduzindo drasticamente o custo da matéria-prima.
4. Qualidade da Borda: Recebimento de peças prontas para solda ou montagem, eliminando processos secundários de rebarbação ou usinagem.

Análise Técnica das Tecnologias de Corte Térmico e a Frio

A escolha do método de corte correto é a primeira decisão crítica do engenheiro. Ela depende de três fatores principais: tipo de material, espessura da chapa e a tolerância dimensional/qualidade de borda exigida pelo projeto.

O mercado de corte e dobra de chapas em SC oferece um espectro completo de tecnologias. Vamos analisar as principais:

1. Corte a Laser de Fibra (Alta Precisão e Velocidade)

O laser de fibra revolucionou o corte de metais na última década e é a tecnologia dominante para chapas finas e médias na indústria catarinense.

• Princípio Técnico: Um feixe de laser de alta densidade energética, gerado por diodos e amplificado em fibras ópticas, funde e vaporiza o material. Um gás de assistência (Nitrogênio, Oxigênio ou ar comprimido) expulsa o material fundido.
• Vantagens Críticas:
  • Precisão Extrema: Tolerâncias na casa dos décimos ou centésimos de milímetro (ex: ±0,05mm), dependendo da espessura.
  • Velocidade: Insuperável em chapas finas (até 6mm), com velocidades de corte que podem ultrapassar dezenas de metros por minuto.
  • Zona Termicamente Afetada (ZTA) Mínima: O aporte térmico é muito localizado, resultando em pouquíssima distorção na peça e preservando as propriedades metalúrgicas nas bordas.
  • Versatilidade: Corta aço carbono, inox, alumínio e até metais amarelos (cobre, latão) que são difíceis para lasers de CO2 antigos devido à reflexividade.
• Aplicações em SC: Peças para linha branca, componentes automotivos, painéis elétricos, peças complexas para máquinas têxteis e de embalagem.
• Limitações: O custo operacional aumenta significativamente em espessuras acima de 20mm ou 25mm, onde outras tecnologias podem ser mais competitivas, embora lasers de potências extremas (12kW, 20kW) estejam mudando esse cenário.

2. Corte a Plasma de Alta Definição (O “Cavalo de Batalha”)

O plasma de alta definição (HyDefinition ou HPR) é o equilíbrio ideal entre custo, velocidade e qualidade para a faixa de espessura média, muito comum na caldeiraria média de SC.

• Princípio Técnico: Um arco elétrico constrito é forçado através de um bico, ionizando um gás (como oxigênio ou nitrogênio) e transformando-o em plasma a temperaturas extremas (acima de 20.000°C), que funde o metal.
• Vantagens Críticas:
  • Custo-Benefício: Excelente velocidade e qualidade de corte em aço carbono de 6mm a 38mm (1.1/2″), com custo operacional inferior ao laser para essas espessuras.
  • Angularidade Reduzida: Os sistemas modernos de alta definição produzem cortes com angularidade (chanfro na borda) muito baixa, quase reta, atendendo à maioria das normas de soldagem (como a ISO 9013).
• Aplicações em SC: Estruturas metálicas, chassis de implementos agrícolas e rodoviários, peças para construção naval (Itajaí/Navegantes), bases de máquinas.
• Limitações: A ZTA é maior que a do laser, e a precisão em furos pequenos (diâmetro menor que a espessura da chapa) é limitada.

3. Oxicorte (Para Chapas Grossas e Extra-Grossas)

A tecnologia mais antiga, mas ainda imbatível para grandes espessuras de aço carbono.

• Princípio Técnico: É um processo químico, não apenas térmico. Um gás combustível (acetileno, GLP) pré-aquece o aço até a temperatura de ignição (aprox. 900°C). Em seguida, um jato de oxigênio puro é injetado, causando uma reação exotérmica de oxidação rápida (queima) do ferro, que corta a chapa.
• Vantagens Críticas:
  • Capacidade de Espessura: Corta economicamente chapas de 25mm até 300mm ou mais. É a única solução viável para blocos e chapas extra-grossas usadas em bases de prensas ou moldes.
  • Custo de Equipamento: Baixo investimento inicial e custo operacional razoável para grandes volumes de aço pesado.
  • Multi-tochas: Facilidade de usar múltiplas tochas simultaneamente na mesma máquina para cortar peças idênticas, multiplicando a produtividade.
• Aplicações em SC: Indústria de base, fabricação de equipamentos pesados para mineração ou energia, construção naval pesada, contrapesos de máquinas agrícolas e empilhadeiras.
• Limitações: Processo lento. Aplica muito calor na peça, gerando grande ZTA e distorções significativas. A qualidade da borda é inferior e a precisão dimensional é limitada (tolerâncias na casa dos milímetros). Não corta aço inox ou alumínio (pois estes não oxidam da mesma forma que o ferro).

4. Corte a Jato d’Água (Corte a Frio)

Embora menos comum para aço carbono padrão devido ao custo, é essencial para materiais sensíveis ao calor.

• Princípio Técnico: Um jato de água a ultra-alta pressão (acima de 4000 bar), misturado com um abrasivo (como granada), erode o material.
• Vantagem Crítica: É um processo de corte a frio. Zero Zona Termicamente Afetada (ZTA). Não altera as propriedades mecânicas do material.
• Aplicações em SC: Corte de aços temperados, ligas especiais (titânio, inconel) usadas na indústria aeroespacial ou de defesa, materiais compostos, juntas de vedação e metais espessos onde a precisão do laser não alcança e o calor do plasma/oxicorte é inaceitável.

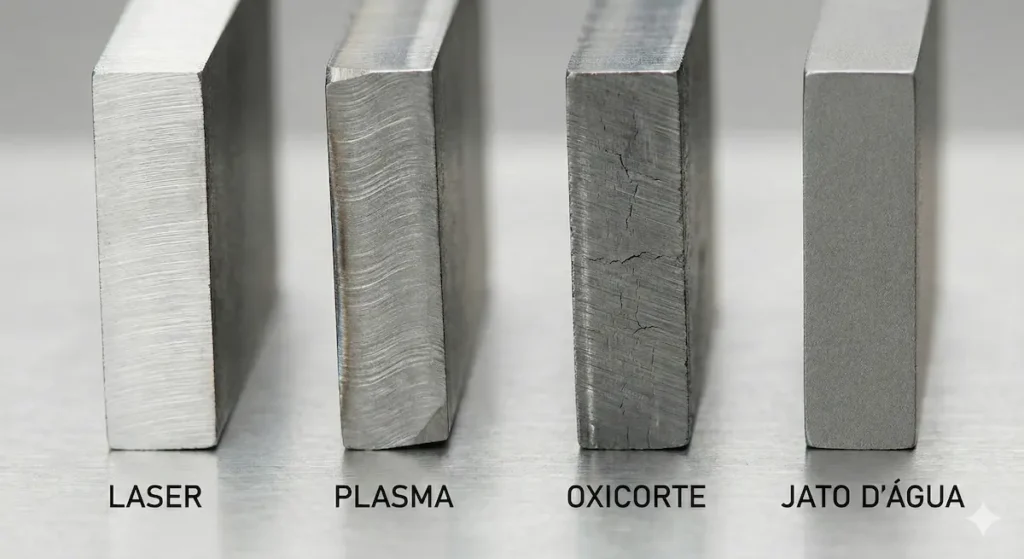

Tabela Comparativa de Tecnologias de Corte para o Mercado de SC

Característica Técnica	Laser de Fibra	Plasma Alta Definição	Oxicorte	Jato d’Água (Abrasivo)
Faixa de Espessura Ideal (Aço Carbono)	0,5mm a 20mm (até 30mm+ com alta potência)	6mm a 38mm (até 50mm com qualidade inferior)	25mm a 300mm+	0,5mm a 150mm+
Precisão Dimensional	Excelente (±0,05 – 0,1mm)	Boa (±0,2 – 0,5mm)	Regular (±0,5 – 2,0mm)	Excelente (±0,05 – 0,1mm)
Qualidade da Borda (Rugosidade)	Excelente (Lisa, pronta para uso)	Muito Boa (Pode requerer limpeza leve)	Regular (Áspera, requer esmerilhamento)	Excelente (Fosca, sem rebarba)
Zona Termicamente Afetada (ZTA)	Mínima	Média	Alta	Nenhuma (Corte a Frio)
Velocidade de Corte	Altíssima (em finos)	Alta/Média	Baixa	Baixa/Média
Corta Inox/Alumínio?	Sim (Excelente)	Sim (Requer gases específicos)	Não	Sim (Excelente)
Custo Operacional Relativo	Médio/Alto	Médio	Baixo (para grossos)	Alto

A Ciência da Conformação: Serviços de Dobra CNC

O corte é apenas a primeira etapa. A transformação da chapa plana em um componente tridimensional (um perfil U, uma caixa, um suporte complexo) ocorre na dobradeira. Em Santa Catarina, a demanda evoluiu das dobradeiras manuais para sistemas CNC de alta precisão.

A Tecnologia das Prensas Dobradeiras CNC

O serviço de dobra moderno não depende mais apenas da habilidade do operador em “ajustar na tentativa e erro”.

• Controle Numérico Computadorizado (CNC): O engenheiro envia o desenho 3D (STEP, SolidWorks) para o fornecedor. O software da máquina simula a sequência de dobras, verifica colisões com a ferramenta ou a própria máquina, calcula o desenvolvimento da chapa (fator K) e define a posição exata dos esbarros traseiros (backgauges) para cada dobra.
• Multieixos: Máquinas modernas possuem 6, 7 ou mais eixos controlados, permitindo dobras cônicas, peças descentralizadas e geometrias complexas que seriam impossíveis manualmente.

Desafios Técnicos da Dobra: O que o Comprador Deve Saber

Para garantir que a peça dobrada chegue à sua fábrica em SC com as dimensões corretas para montagem, é preciso entender os desafios do processo:

1. Retorno Elástico (Springback): O metal, por sua natureza elástica, tende a “voltar” um pouco após a força de dobra ser removida. Um aço de alta resistência (como um A572 Grau 50 ou um aço estrutural de grão fino) tem muito mais springback do que um aço A36 macio.
   • A Solução do Parceiro: Fornecedores de ponta em SC utilizam dobradeiras com sistemas de compensação automática de springback (às vezes usando lasers ou sensores de ângulo em tempo real) ou possuem vasta experiência em “sobredobrar” o ângulo exato para compensar o retorno.
2. Raio Mínimo de Dobra: Engenheiros não podem especificar um canto vivo (raio zero) no desenho. Existe um raio mínimo interno que depende da espessura da chapa e do tipo de material. Tentar dobrar abaixo desse raio causa trincas na parte externa da dobra, comprometendo a integridade estrutural.
3. Seleção de Ferramental (Punção e Matriz): A escolha correta da abertura da matriz (V-die opening) é crucial. Ela determina o raio interno resultante e a força (tonelagem) necessária. Um fornecedor de qualidade em SC deve ter um vasto estoque de ferramentas para atender a diferentes raios e geometrias, incluindo ferramentas especiais para dobras em “Z” ou bainhas.

Materiais Processados no Mercado Catarinense

Os centros de serviços de corte e dobra de chapas em SC estão habituados a lidar com a diversidade de materiais exigida pela indústria local.

• Aço Carbono: Desde o comum A36/SAE 1020 para serralheria até aços estruturais de alta resistência (A572 Gr 50, aços de grão fino 700 MPa) usados em implementos agrícolas no Oeste e guindastes. Aços resistentes ao desgaste (como AR400/450/500) são comuns para equipamentos de mineração e terraplanagem.
• Aço Inoxidável: Forte demanda das indústrias alimentícia (frigoríficos no Oeste), farmacêutica e naval (litoral). As ligas mais comuns são o Austenítico 304 (uso geral) e 316 (maior resistência à corrosão, especialmente maresia), e os Ferríticos (série 400) para aplicações de menor custo ou magnéticas. O corte a laser de inox exige nitrogênio puro para garantir uma borda brilhante e sem oxidação, pronta para solda sanitária.
• Alumínio: Com o crescimento da indústria náutica em Itajaí e a busca por redução de peso no setor de transportes (baús de caminhão), ligas como a 5052 (naval, boa conformabilidade) e 6061 (estrutural) são frequentemente cortadas e dobradas, exigindo cuidados especiais para evitar contaminação cruzada com aço carbono e arranhões na superfície.

Guia do Comprador Técnico: Como Escolher um Parceiro em SC

A seleção de um fornecedor de corte e dobra de chapas em SC não deve se basear apenas no menor preço por quilo cortado. O custo da não-qualidade (peças que não encaixam na montagem, atrasos na linha de produção) é muito superior.

Aqui estão os critérios que compradores B2B e engenheiros devem avaliar:

1. Portfólio de Máquinas e Capacidade Instalada

O fornecedor possui a tecnologia certa para o seu mix de produtos?

• Se você precisa de peças finas de alta precisão e peças grossas estruturais, o parceiro ideal deve ter tanto laser de fibra quanto plasma/oxicorte. Depender de um fornecedor que só tem uma tecnologia resultará em peças fora da especificação ideal ou com custo excessivo (ex: cortar chapa de 50mm no laser, ou chapa de 2mm no plasma).
• Verifique a capacidade das dobradeiras (tonelagem e comprimento). Eles conseguem dobrar a sua peça mais longa na espessura máxima necessária?

2. Engenharia de Aplicação e Suporte Técnico

Um bom centro de serviços não é apenas um “executor de desenhos”.

• Eles possuem uma equipe de engenharia capaz de analisar seus arquivos CAD, identificar problemas potenciais (ex: furos muito próximos da linha de dobra, raios impossíveis) e sugerir melhorias antes de cortar?
• Eles oferecem rastreabilidade do material (Certificado de Qualidade da Usina)? Isso é inegociável para estruturas metálicas e equipamentos sob pressão.

3. Software e Otimização (Nesting)

Este é um diferencial financeiro crucial.

• Pergunte qual software de nesting eles utilizam. Softwares avançados (como SigmaNest, Lantek, etc.) conseguem aproveitar 5%, 10% ou até 15% mais da chapa do que softwares básicos. Em contratos de grande volume, essa economia de material (que pode ser repassada ao cliente) representa valores significativos.

4. Logística e Localização em SC

A geografia de Santa Catarina é desafiadora.

• A localização do fornecedor em relação à sua fábrica (Norte, Vale, Oeste, Sul) impacta o custo de frete e o lead time. Parceiros com frota própria ou contratos logísticos robustos garantem que as peças cheguem no sistema Just-in-Time, reduzindo a necessidade de grandes estoques na sua fábrica.

Parceria Técnica para a Competitividade

Os serviços de corte e dobra de chapas em SC são a extensão do chão de fábrica da indústria catarinense. A evolução das tecnologias, especialmente o laser de fibra de alta potência e a dobra CNC inteligente, permite níveis de precisão e produtividade nunca antes vistos.

Para o engenheiro ou comprador técnico, o sucesso reside em entender as nuances de cada processo, sabendo quando especificar um corte a laser e quando um plasma de alta definição é suficiente, e em selecionar fornecedores que atuem como verdadeiros parceiros técnicos, comprometidos com a qualidade dimensional, a rastreabilidade do material e a eficiência logística. Investir na escolha correta do serviço de beneficiamento é investir na eficiência e na qualidade final do seu próprio produto.

Perguntas Frequentes (FAQ)

1. Qual a espessura máxima que o corte a laser pode processar em SC?

Isso depende da potência da máquina. Lasers de fibra comuns no mercado (4kW a 6kW) cortam aço carbono com qualidade industrial até 20mm ou 25mm. Máquinas mais novas e potentes (10kW, 12kW ou mais), já presentes em alguns centros de serviço de ponta em SC, podem cortar aço carbono até 30mm ou 40mm, e inox/alumínio em espessuras similares, com velocidades surpreendentes.

2. É possível dobrar chapas cortadas por oxicorte ou plasma?

Sim, mas com ressalvas técnicas. O corte térmico (especialmente oxicorte e plasma a ar) endurece a borda da chapa devido à ZTA (têmpera localizada). Ao dobrar essa borda endurecida, há um risco elevado de trincas. A boa prática de engenharia recomenda esmerilhar a borda cortada para remover a camada endurecida na região onde ocorrerá a dobra, ou utilizar corte a laser/jato d’água para peças que serão dobradas severamente.

3. O que é o “Fator K” na dobra de chapas?

O Fator K é um coeficiente matemático usado no cálculo do “desenvolvimento” da chapa plana. Quando um metal é dobrado, as fibras internas são comprimidas e as externas são esticadas. Existe uma linha neutra (teórica) que não muda de comprimento. O Fator K define a posição dessa linha neutra em relação à espessura. Os fornecedores em SC utilizam softwares que calculam isso automaticamente com base no material e no ferramental, garantindo que, após a dobra, as abas da peça tenham a medida exata do desenho final.

4. Vale a pena fornecer o material para o prestador de serviço ou comprar a peça pronta (material + serviço)?

Depende do seu volume e poder de compra. Grandes indústrias que compram aço direto da usina podem preferir fornecer a matéria-prima (regime de industrialização/beneficiamento). No entanto, para a maioria das empresas, comprar a peça pronta (material + corte + dobra) do centro de serviços é mais vantajoso. O centro de serviços tem poder de compra de aço em grande escala, gerencia o estoque, assume o risco do material e, crucialmente, lida com a sucata (retalhos) gerada no processo.
