O universo da engenharia e da indústria exige materiais que não apenas resistam a condições extremas, mas que também ofereçam durabilidade e confiabilidade inquestionáveis. Nesse cenário, o aço cementado emerge como uma solução fundamental, proporcionando uma combinação única de dureza superficial e tenacidade de núcleo. Este artigo aprofundará o conhecimento sobre o aço cementado, explorando seu processo de fabricação, os tipos mais comuns, suas propriedades mecânicas e as aplicações críticas que o tornam indispensável em diversos setores industriais.
O Que é Aço Cementado? Desvendando o Conceito e a Importância
O aço cementado refere-se a um aço de baixo carbono que passou por um tratamento termoquímico conhecido como cementação. Este processo visa enriquecer a superfície do material com carbono, criando uma camada externa extremamente dura e resistente ao desgaste, enquanto o núcleo do componente mantém sua tenacidade e resistência ao impacto. A dualidade de propriedades — superfície dura e núcleo resistente — é o que confere ao aço cementado sua superioridade em aplicações que sofrem atrito constante, altas cargas e impactos intermitentes.
A Base Metalúrgica: Por Que Aços de Baixo Carbono?
A escolha de aços com baixo teor de carbono (geralmente entre 0,10% e 0,25%) para o processo de cementação não é arbitrária. Um baixo teor de carbono no núcleo é crucial para garantir a tenacidade necessária, permitindo que o material absorva energia sem fraturar. Se um aço com alto teor de carbono fosse submetido à cementação, o material resultante seria excessivamente duro e, consequentemente, frágil, tornando-o suscetível a falhas catastróficas sob impacto. A cementação, portanto, é uma estratégia inteligente para otimizar as propriedades mecânicas de um material, criando uma “casca” dura e um “miolo” flexível.
O Processo de Cementação: Transformando o Aço
A cementação é um tratamento termoquímico que envolve a difusão de carbono na superfície do aço em temperaturas elevadas, seguida por um tratamento térmico de têmpera e revenimento. Este processo pode ser realizado por diferentes métodos, cada um com suas particularidades e aplicações específicas.
Etapas Fundamentais do Processo
- Aquecimento: O aço é aquecido a temperaturas elevadas, geralmente entre 900°C e 950°C . Essa faixa de temperatura é crucial para que o carbono possa se difundir na estrutura cristalina do aço.
- Exposição ao Meio Carburizante: O aço é exposto a um ambiente rico em carbono. O carbono, em sua forma atômica, é absorvido pela superfície do aço e começa a se difundir para o interior do material, criando uma camada com maior teor de carbono.
- Têmpera: Após a fase de cementação, o aço é rapidamente resfriado (temperado) em um meio como óleo, água ou polímero. Este resfriamento rápido transforma a austenita (estrutura de alta temperatura) em martensita, uma estrutura cristalina muito dura e resistente, especialmente na camada rica em carbono.
- Revenimento: A têmpera pode deixar o aço excessivamente frágil e com tensões internas. O revenimento, realizado a temperaturas mais baixas (geralmente em torno de 180°C ), reduz a fragilidade, alivia as tensões e ajusta a dureza para os níveis desejados, mantendo a tenacidade do núcleo.
Métodos de Cementação
Existem três métodos principais de cementação, cada um com suas vantagens e desvantagens :
• Cementação Sólida (em Caixa): Este é o método mais antigo, onde as peças de aço são embaladas em um composto sólido rico em carbono (carvão vegetal, coque, carbonato de bário) dentro de uma caixa selada e aquecidas. É um processo mais lento e menos controlável, mas ainda utilizado para certas aplicações.
• Cementação Líquida (em Banho de Sal): As peças são imersas em um banho de sal fundido contendo cianetos e carbonatos. Este método oferece maior controle sobre a profundidade da camada e o teor de carbono, além de ser mais rápido que a cementação sólida.

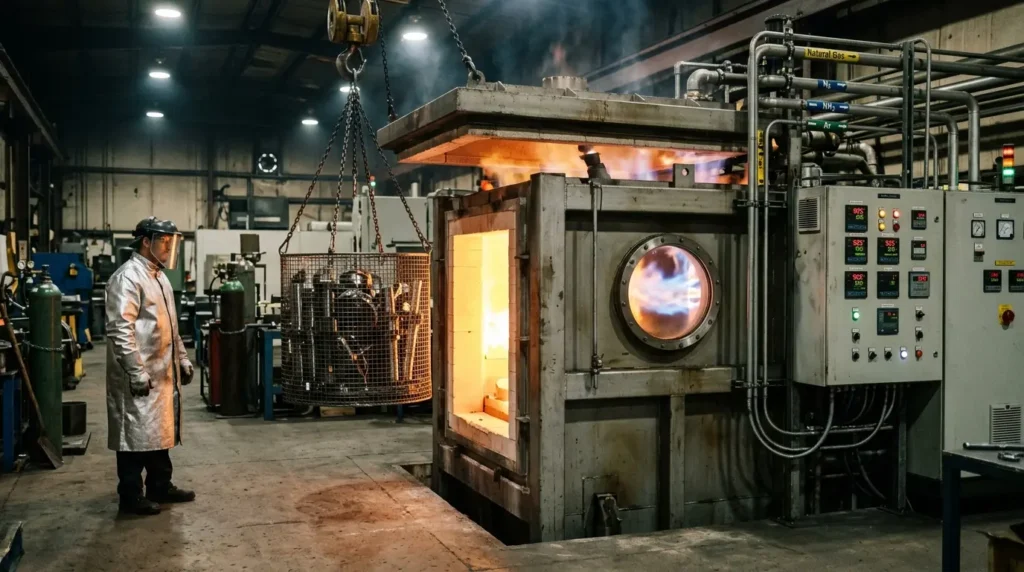

• Cementação Gasosa: É o método mais moderno e amplamente utilizado na indústria. As peças são aquecidas em um forno com atmosfera controlada, onde gases ricos em carbono (como metano, propano ou monóxido de carbono) são introduzidos. Este método permite um controle preciso da profundidade da camada e do perfil de carbono, sendo ideal para produção em larga escala e peças de alta precisão.
Tipos de Aços para Cementação: Escolha Estratégica para Performance
A seleção do tipo de aço é um fator crítico para o sucesso do processo de cementação e para o desempenho final do componente. Os aços para cementação são tipicamente aços de baixo carbono, mas a adição de elementos de liga confere propriedades específicas que os tornam adequados para diferentes aplicações. Os elementos de liga mais comuns incluem Níquel (Ni), Cromo (Cr) e Molibdênio (Mo), que influenciam a temperabilidade, a profundidade da camada cementada e a tenacidade do núcleo.
Aços Carbono para Cementação
• SAE 1020: Este é um aço carbono de baixo teor, amplamente utilizado devido à sua boa ductilidade, excelente soldabilidade e facilidade de usinagem. Após a cementação, o SAE 1020 desenvolve uma superfície dura, sendo adequado para aplicações que exigem endurecimento superficial onde a resistência do núcleo não é um fator crítico. É uma opção econômica para peças que não estão sujeitas a cargas extremas ou impactos severos .
Aços Liga para Cementação
Os aços liga para cementação são projetados para oferecer um equilíbrio superior entre dureza superficial e tenacidade de núcleo, além de maior resistência à fadiga e ao impacto. A presença de elementos de liga melhora a temperabilidade do aço, permitindo a formação de uma camada cementada mais profunda e com propriedades mecânicas otimizadas.
• SAE 8620: Considerado um dos aços mais versáteis para cementação, o SAE 8620 contém Níquel, Cromo e Molibdênio. Essa composição confere excelente resposta à cementação, resultando em um núcleo tenaz e uma superfície de alta dureza e resistência ao desgaste. É amplamente utilizado em engrenagens, eixos, pinhões e buchas, especialmente em transmissões automotivas e industriais, onde a resistência à fadiga e ao impacto é crucial .
• DIN 20MnCr5: Este aço de baixa liga, com Manganês e Cromo, é amplamente empregado em aplicações que demandam uma superfície dura e um núcleo tenaz. Sua composição química permite um tratamento termoquímico eficaz por cementação, proporcionando alta dureza superficial e resistência ao desgaste, enquanto mantém um núcleo resistente e dúctil. É frequentemente encontrado em engrenagens, pinhões, árvores de comando e eixos de transmissão .
• SAE 4320 e SAE 4340: Embora o SAE 4340 seja mais conhecido como um aço para beneficiamento, variações como o SAE 4320 e, em alguns casos, o próprio 4340, podem ser cementados para aplicações de extrema carga e em peças de grande seção, onde a temperabilidade e a resistência mecânica são requisitos primordiais. Estes aços oferecem uma combinação excepcional de resistência à tração, tenacidade e resistência à fadiga após o tratamento adequado.
Sugestão de Imagem: Tabela comparativa dos principais aços para cementação (SAE 1020, 8620, DIN 20MnCr5) com suas composições químicas e principais características. Alt Text: Tabela comparativa de aços para cementação: SAE 1020, SAE 8620 e DIN 20MnCr5, destacando composição e propriedades.
Propriedades e Vantagens do Aço Cementado em Aplicações Críticas
O aço cementado oferece um conjunto de propriedades mecânicas que o tornam ideal para componentes sujeitos a condições de serviço severas. A principal vantagem reside na combinação sinérgica de uma superfície extremamente dura e resistente ao desgaste com um núcleo tenaz e resistente ao impacto. Essa dualidade é fundamental para a longevidade e a segurança de peças críticas em ambientes industriais.
Dureza Superficial Elevada
A camada cementada, rica em carbono e transformada em martensita após a têmpera, atinge altos níveis de dureza (tipicamente entre 55 e 64 HRC ). Essa dureza confere ao aço cementado uma excepcional resistência ao desgaste por abrasão, atrito e contato, prolongando significativamente a vida útil de componentes como engrenagens, rolamentos e pinos.
Tenacidade do Núcleo
Ao contrário da superfície, o núcleo do aço cementado mantém um baixo teor de carbono e uma microestrutura mais dúctil. Essa tenacidade permite que o material absorva e distribua as tensões geradas por impactos e cargas dinâmicas sem fraturar. Em aplicações onde há risco de choque ou sobrecarga, um núcleo tenaz é vital para prevenir falhas catastróficas.
Resistência à Fadiga
A compressão residual introduzida na superfície durante o processo de cementação contribui significativamente para o aumento da resistência à fadiga do material. Essa compressão atua como uma barreira contra a propagação de trincas, tornando o aço cementado altamente confiável em componentes sujeitos a ciclos repetitivos de carga e descarga, como eixos e virabrequins.
Outras Vantagens
• Versatilidade: A capacidade de ajustar a profundidade da camada cementada e o teor de carbono superficial permite adaptar o aço cementado a uma vasta gama de requisitos de aplicação.
• Custo-benefício: Em muitas situações, o uso de aço cementado em aços de baixo custo pode resultar em um desempenho superior ao de aços de liga mais caros, oferecendo uma solução economicamente viável para alta performance.
• Redução de Peso: A otimização das propriedades mecânicas permite o design de componentes mais leves sem comprometer a resistência e a durabilidade.
Aplicações Industriais do Aço Cementado: Onde a Performance é Crítica
O aço cementado é um material de escolha em diversas indústrias que demandam componentes de alta resistência ao desgaste, tenacidade e resistência à fadiga. Sua capacidade de suportar condições operacionais severas o torna indispensável em setores como automotivo, máquinas e equipamentos, agrícola, mineração e energia.
Indústria Automotiva
No setor automotivo, o aço cementado é amplamente utilizado em componentes de transmissão e motor que estão sujeitos a alto atrito e cargas dinâmicas. Exemplos incluem:

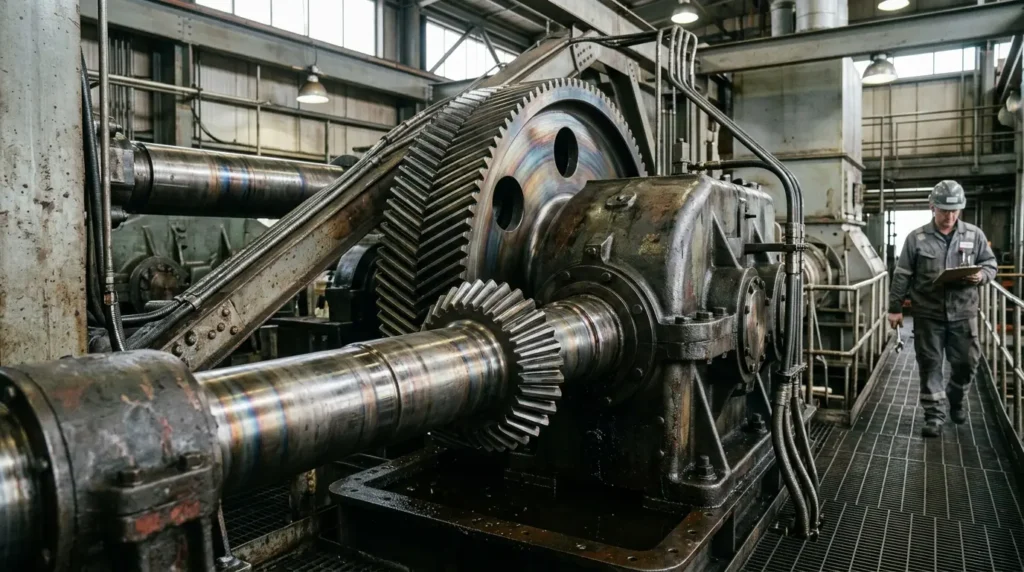

• Engrenagens e Pinhões: Essenciais para a transmissão de potência, exigem alta dureza superficial para resistir ao desgaste e tenacidade para suportar torques elevados.
• Eixos de Transmissão e Virabrequins: Devem suportar cargas de flexão e torção, além de resistir à fadiga por ciclos de rotação.
• Pinos e Buchas: Componentes que sofrem constante atrito e impacto, necessitando de uma superfície resistente ao desgaste.
Máquinas e Equipamentos Pesados
Em máquinas industriais e equipamentos pesados, a durabilidade dos componentes é crucial para evitar paradas de produção e reduzir custos de manutenção. O aço cementado é aplicado em:
• Componentes de Redutores e Caixas de Câmbio: Engrenagens, eixos e rolamentos que operam sob cargas elevadas e contínuas.
• Peças para Máquinas Agrícolas e de Construção: Componentes de tratores, colheitadeiras e escavadeiras que enfrentam ambientes abrasivos e cargas de impacto.
• Ferramentas e Matrizes: Em algumas aplicações, a superfície de ferramentas e matrizes pode ser cementada para aumentar sua vida útil e resistência ao desgaste.
Indústria de Mineração e Energia
Os ambientes de mineração e energia são caracterizados por condições extremamente agressivas, incluindo abrasão severa, altas temperaturas e cargas de choque. O aço cementado é empregado em:
• Componentes de Equipamentos de Britagem e Moagem: Peças que sofrem desgaste intenso por contato com minerais abrasivos.
• Engrenagens para Turbinas Eólicas e Geradores: Exigem alta confiabilidade e resistência à fadiga para operar continuamente por longos períodos.
• Componentes de Válvulas e Bombas: Em sistemas de alta pressão e fluxo, onde a resistência ao desgaste é fundamental.
Seleção e Normas Técnicas: Garantindo a Qualidade do Aço Cementado
A escolha e a especificação do aço cementado adequado para uma aplicação exigem um conhecimento aprofundado das normas técnicas e dos requisitos de desempenho. Engenheiros e compradores industriais devem considerar não apenas a composição química do aço, mas também os parâmetros do tratamento termoquímico e os métodos de ensaio para garantir a qualidade e a conformidade do material.
Normas de Referência Essenciais
Diversas normas nacionais e internacionais regem a produção e a especificação de aços para cementação e seus tratamentos. Algumas das mais relevantes incluem:
• DIN EN 10084: Esta norma europeia especifica as condições técnicas de fornecimento para aços de cementação, abrangendo composições químicas, propriedades mecânicas e requisitos de tratamento térmico. É uma referência crucial para aços como o 20MnCr5 .
• ASTM A668/A668M: A especificação da ASTM (American Society for Testing and Materials) para forjados de aço carbono e liga para uso industrial geral, que pode incluir aços para cementação. Ela detalha requisitos de composição, tratamento térmico e ensaios mecânicos .
• SAE J403 e J404: Estas normas da Society of Automotive Engineers (SAE) abordam as composições químicas de aços carbono e aços liga, respectivamente, sendo fundamentais para a identificação e seleção de ligas como o SAE 8620.
• ABNT NBR 11294 e 8647: Normas brasileiras que tratam de barras de aço carbono e ligado, laminadas a quente e com acabamento de superfície, para construção mecânica, fornecendo diretrizes para a qualidade e as dimensões desses materiais.
Ensaios e Controle de Qualidade
Para assegurar que o aço cementado atenda aos requisitos de projeto, diversos ensaios e controles de qualidade são indispensáveis:
• Análise Química: Confirma a composição dos elementos de liga, garantindo que o aço esteja dentro das especificações da norma.
• Ensaio de Dureza: Mede a dureza superficial (por exemplo, Rockwell ou Brinell) e a dureza do núcleo, verificando se os valores estão dentro da faixa esperada após a cementação e o revenimento.
• Micrografia: Permite analisar a microestrutura da camada cementada e do núcleo, avaliando a profundidade da camada, a presença de carbonetos e a ausência de defeitos.
• Ensaio de Tração e Impacto: Avalia a resistência mecânica e a tenacidade do material, especialmente do núcleo, para garantir que ele suporte as cargas operacionais.
• Ensaio por Ultrassom (ASTM A388): Utilizado para detectar descontinuidades internas em forjados pesados, garantindo a integridade estrutural do material antes e depois do tratamento térmico .
Considerações Finais: Otimizando a Durabilidade e a Performance
O aço cementado representa uma solução tecnológica avançada para desafios de engenharia que exigem a máxima performance de componentes mecânicos. A compreensão aprofundada de seu processo, dos tipos de ligas disponíveis e das normas técnicas aplicáveis é crucial para engenheiros e compradores industriais que buscam otimizar a durabilidade, a resistência e a segurança de seus produtos e equipamentos.
Ao investir na seleção correta do aço cementado e na aplicação de processos de tratamento termoquímico de alta precisão, as indústrias podem garantir não apenas a longevidade de seus componentes, mas também a eficiência operacional e a redução de custos de manutenção a longo prazo. A expertise na área, aliada ao rigor técnico, é o que diferencia um componente comum de um componente de alta performance, capaz de suportar os desafios mais exigentes do ambiente industrial.
Otimize seus custos e garanta a qualidade do seu fornecimento.
Se você é comprador ou engenheiro e busca aços com garantia de procedência e conformidade com as normas internacionais (DIN/ASTM), solicite uma cotação personalizada agora mesmo. Solicitar Orçamento Personalizado
Perguntas Frequentes (FAQ) sobre Aço Cementado
1. Qual a principal diferença entre aço cementado e aço temperado e revenido?
A principal diferença reside no processo e nas propriedades resultantes. O aço cementado é um aço de baixo carbono que tem sua superfície enriquecida com carbono e, posteriormente, temperada e revenida para criar uma camada superficial dura e um núcleo tenaz. Já o aço temperado e revenido (beneficiado) é um aço de médio ou alto carbono que é aquecido, temperado e revenido em toda a sua seção para obter uma combinação de alta resistência e tenacidade homogênea em todo o material. O aço cementado é ideal para resistência ao desgaste superficial com núcleo resistente ao impacto, enquanto o beneficiado é para resistência geral e tenacidade em toda a peça.
2. Por que o aço cementado é preferível em engrenagens e eixos?
O aço cementado é preferível em engrenagens e eixos devido à sua capacidade de oferecer uma superfície extremamente dura e resistente ao desgaste, essencial para suportar o atrito constante e as cargas de contato. Ao mesmo tempo, seu núcleo tenaz absorve os impactos e as tensões de torção e flexão, prevenindo a falha por fadiga ou fratura. Essa combinação de propriedades garante a longevidade e a confiabilidade desses componentes críticos.
3. Quais são os principais elementos de liga em aços para cementação e suas funções?
Os principais elementos de liga em aços para cementação são Níquel (Ni), Cromo (Cr) e Molibdênio (Mo). O Níquel aumenta a tenacidade do núcleo e a temperabilidade. O Cromo melhora a temperabilidade, a resistência ao desgaste e a dureza. O Molibdênio também aumenta a temperabilidade, a resistência à fadiga e previne o crescimento de grão durante o tratamento térmico. Juntos, esses elementos otimizam as propriedades mecânicas do aço cementado.
4. Como a profundidade da camada cementada é controlada?
A profundidade da camada cementada é controlada por diversos fatores no processo de cementação gasosa, incluindo a temperatura do tratamento, o tempo de exposição ao meio carburizante e a concentração de carbono na atmosfera do forno. Temperaturas mais altas e tempos mais longos resultam em camadas mais profundas. O controle preciso desses parâmetros é fundamental para atender aos requisitos específicos de cada aplicação.
5. Onde posso encontrar mais informações sobre as normas ASTM A668/A668M e DIN EN 10084?
Para informações detalhadas sobre as normas ASTM A668/A668M e DIN EN 10084, recomenda-se consultar os websites oficiais da ASTM International (www.astm.org) e do CEN (Comité Europeu de Normalização) ou de órgãos de normalização nacionais como a ABNT no Brasil. Essas organizações fornecem acesso às versões mais recentes e completas das especificações técnicas.
